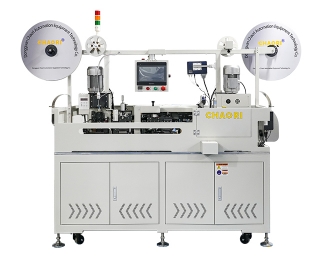

CR-13Z 双头压端插壳(带沾锡)机参数
|
基本参数 |
设备编号 |
CR-13Z |
|
设备名称 |
全自动双头压端插壳机 |
|
|
长x宽x高 |
2183x2350x1800 |
|
|
设备重量 |
约1100KG |
|
|
工作气压 |
0.5-0.7Mpa，气源过滤干燥 |
|
|
工作电压 |
AC220V 50HZ |
|
|
额定电流 |
45A |
|
|
设备配置 |
控制 |
汇川总线 |
|
伺服/步进电机 |
汇川伺服电机/雷塞步进电机 |
|
|
丝杆/导轨 |
TPI丝杆/上银导轨 |
|
|
传感器 |
华怡丰 |
|
|
气动 |
SMC亚德客等正牌 |
|
|
检测（选配） |
视觉（同悦）、压力（戴泰科） |
|
|
加工参数
|
效率 |
300~375次/小时（效率随拼数和长短浮动，同时穿多个胶壳连续24小时工作） |
|
切断长度 |
45-1000mm（长度可以定制） |
|
|
前端 |
剥皮0-5mm、打端子、穿壳 |
|
|
后端 |
剥皮0-10mm、扭线2-8mm 、上锡、打端子、穿壳 |
|
|
线材种类 |
AWG28# - 18#电子线、排线 |
|
|
胶壳类型 |
1.251.52.02.53.96等 |
|
|
插壳加工P数 |
2P-5P（排线）、2P-20P(电子线) |
